GRÉAGE · DEMI-COLLIER PIVOTANT
VT-CHS4851W
Demi-collier pivotant 48–51 mm, vis papillon

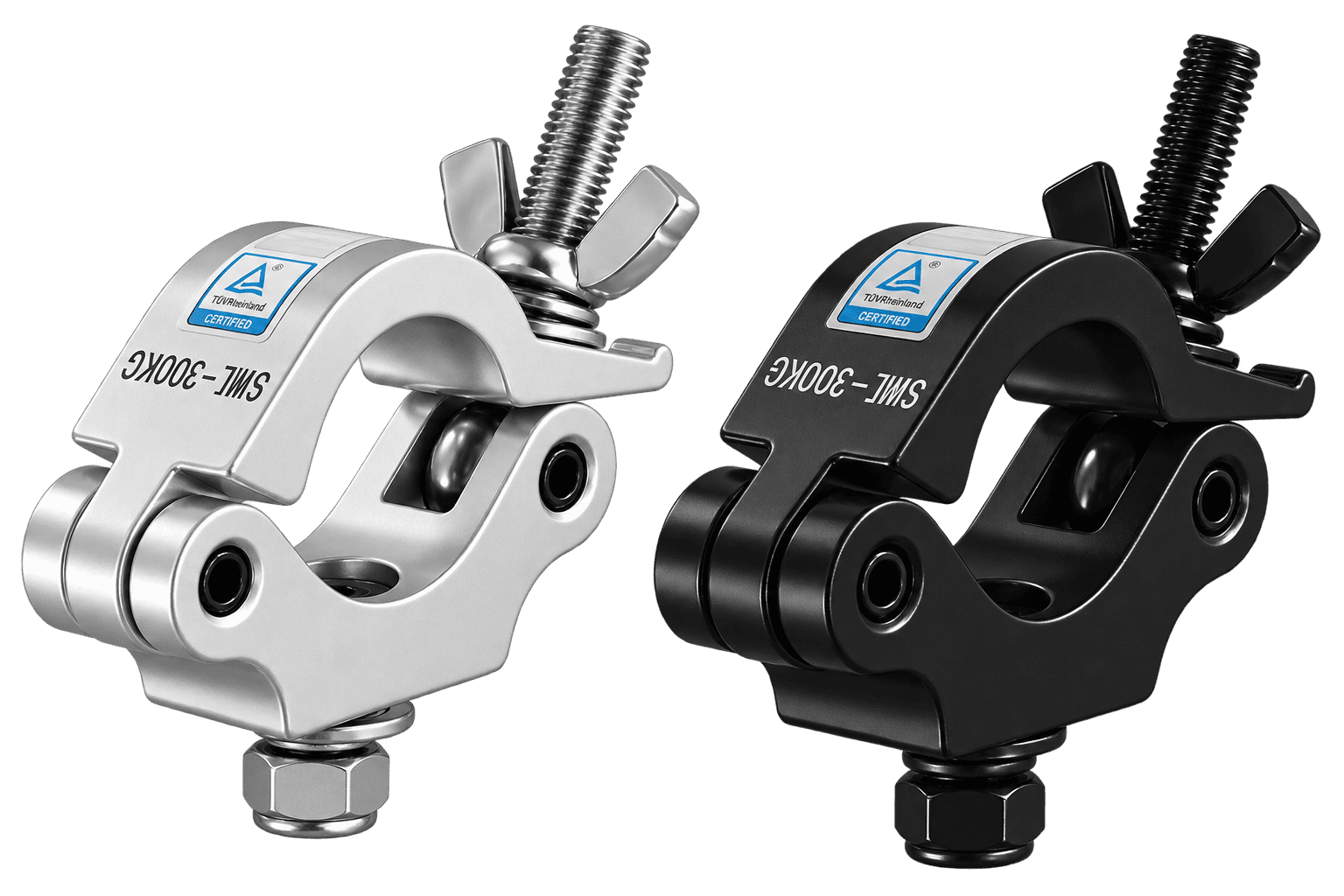

Demi-collier pivotant pour tube de 48 à 51 mm, serré par vis papillon à tête fraisée. Il se pose et se retire à la main : c'est le collier des accroches qu'on refait à chaque montage, pas de celles qu'on boulonne une fois pour la saison. Charge d'utilisation 300 kg, gravée dans la pièce et non seulement sur l'étiquette.
Code de commandeVT-CHS4851W
Caractéristiques
TYPEDemi-collier pivotant
SERRAGETube Ø50 mm (48–51 mm)
CHARGE D'UTILISATION300 kg
FIXATIONM10 × 1,5

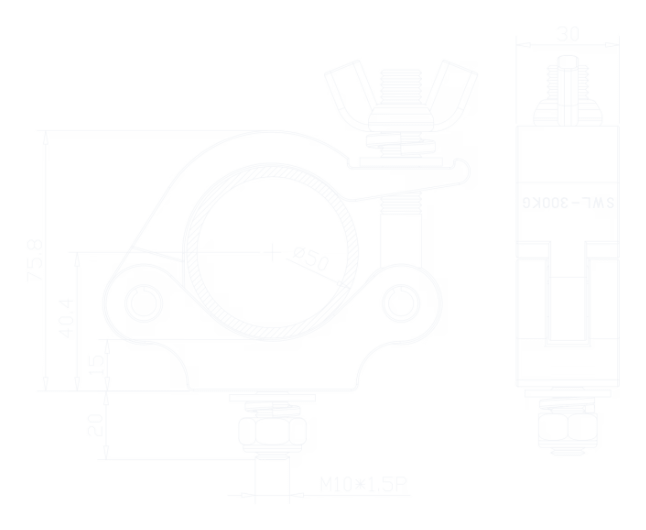

HAUTEUR75,8 mm
AXE DU TUBE40,4 mm
LARGEUR30 mm
SERRAGE PARVis papillon à tête fraisée
ALLIAGEAluminium 6061
POIDS0,355 kg
FINITIONArgent
Documents de cette référence
Table de charge, manuel de montage, blocs CAD et certificats, chacun avec sa révision et sa date. Une table périmée employée pour un calcul donne une structure sous-dimensionnée : c'est la révision qui fait foi, pas la page.
Aucun document dans cette section pour l'instant.
